在以面向对象的方式设计电路图时，需要对符号进行元器件选型，确定设备的技术参数、生产厂商、外形尺寸、功能定义、窗口宏及元器件符号等信息，这些信息都可以在部件管理功能中进行编辑。

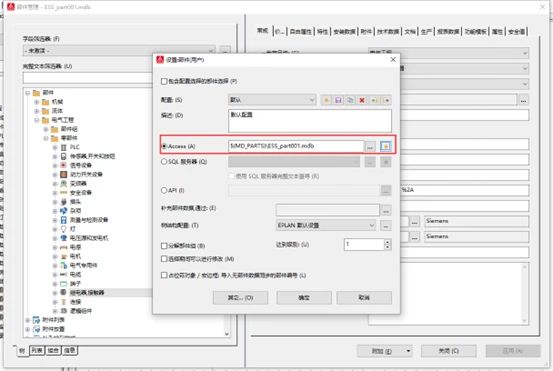

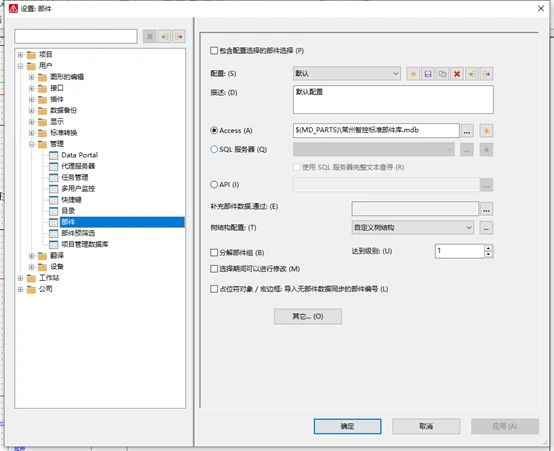

　　点击选项—设置—用户—管理—部件，打开“设置：部件管理”的对线所示，可以看到现在使用的部件库配置、类型、名称、存放位置和树结构等属性，部件库支持Access格式，也支持SQL的数据格式。

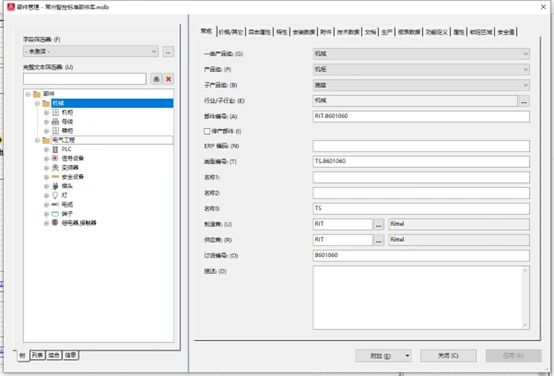

　　点击工具—部件—管理，打开“部件管理”对线所示，打开左侧的部件列表可以看到软件将部件按不同的专业分类，分别有机械、流体和电气工程类，方便使用时快速查找。

　　“价格/其他”标签下包含部件的商业信息，如单位、报价及与产品相关的文档链接等，方便生成完整的部件采购清单；

　　“安装数据”标签提供设备的外形数据，包括长度、宽度、高度，产品的图片文件和图形宏，及设备的安装数据等；

　　“技术数据”中定义了部件基本信息，其中的宏选项可以将部件与窗口宏文件关联，买球的app保存部件的图形符号；

　　“功能模板”标签是部件的核心，反映部件的逻辑信息，确定部件的功能定义，在原理图中的连接点代号、技术参数、符号选型等重要信息。

　　Eplan通过部件的导入和导出功能，可以在部件管理中与外部数据进行沟通。通过导入的方法，将项目中使用的设备信息传输到Eplan部件管理数据库中集中管理和使用，通过导出的方法，可以将部件数据导出为第三方数据格式，便于与供应商沟通。

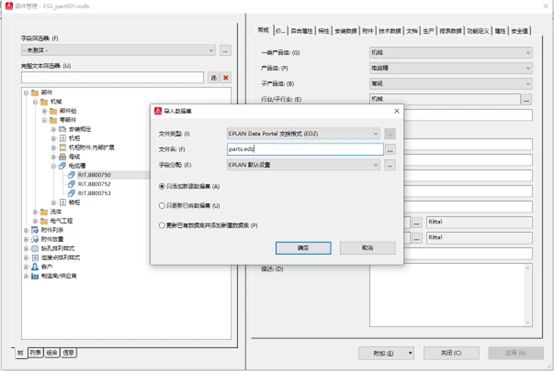

　　点击新建符号，建立一个空的部件库，然后再点击附加--导入，弹出“导入数据集”对线所示，在文件类型中选择导入数据类型，选择“EDZ”格式文件，文件名中选择符合项目使用要求的部件库文件，字段分配按默认设置就好。Eplan软件提供三种部件导入规范：“只添加新建数据集”会对比原有部件库和新导入部件库，忽略现有数据，只导入新的数据；“只更新已有数据集”也会对比原有部件库和新导入部件库，忽略新的数据，只更新已有部件库内的不同数据；“更新已有数据集并添加新建数据集”将上面两种导入功能结合。选择好后点击确定，等待读条完成后，部件库数据即可更新。

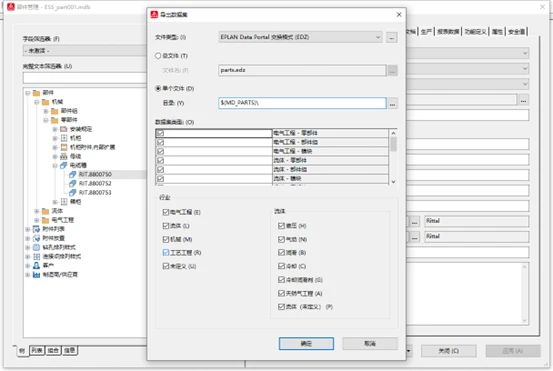

　　打开部件管理，点击附加—导出，会弹出“导出数据集”对线所示，文件类型选择“EDZ”格式，然后通过总文件或单个文件的选择，在导出时既可将所有部件数据导出为一个文件，也可将部件库中文件导出为一个单一的文件；数据集类型中选择哪些行业哪些类别的数据可以被导出，还可以根据行业和流体来选择导出的数据专业，都是通过勾选激活。
