十大买球平台计为仪表公众号坚持定期分享工业测量的核心干货：从原理解析、应用案例，到选型维护指导，既有通俗易懂的基础百科，也有深度剖析的研发思路和成功实践。

　　覆盖化工、电力、环保、食品、制药、建材等多个行业的技术难点，助力每一位技术人快速成长，喜欢就请点赞+转发！

　　WCB（ASTM A216 Grade WCB）是压力设备与流体装备领域中应用最为广泛的铸造碳钢材料之一，典型用于阀门壳体、泵体、过滤器壳体及各类承压管道附件。在大量工程项目中，WCB 往往被作为一种“默认材料”直接采用，似乎具备天然的普适性。

　　然而，这种“普遍可用”并非源于材料性能上的冗余，而是建立在一系列隐含的工程前提之上：当设计工况明确、制造质量受控、运行条件稳定时，WCB 在结构强度、安全裕度、制造可行性与成本之间形成了一种相对稳态的工程平衡；一旦这些前提被削弱或打破，其性能边界和失效风险便会逐渐显现。

　　基于这一认识，本文不从材料定义本身展开，而是围绕三个核心问题展开讨论：WCB 为什么在多数工程中“可用”，在什么条件下需要谨慎，以及工程上应如何理性使用。

　　从标准层面看，WCB 定义于 ASTM A216 / A216M《适用于焊接的常温至中高温压力工况用碳钢铸件》标准中，其工程定位非常清晰：

　　它是一种非合金铸造碳钢，设计目标是满足承压结构的基本强度要求，并兼顾制造经济性与工艺可行性，而并非针对低温韧性、耐腐蚀或长期高温蠕变性能进行优化。

　　这直接决定了 WCB 的使用逻辑：它适合在常温至中高温区间的压力系统中使用，其工程安全更多依赖于设计裕度、制造控制和检验体系，而不适合被视为“性能有富余”的材料，更不能被当作通用的高性能解决方案。

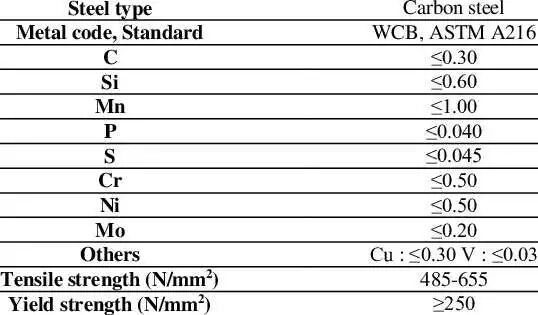

　　从化学成分设计角度看，WCB 同样体现了这种工程折中思路。其碳含量控制在不高于 0.30%，在保证基本强度的同时兼顾可焊性；锰和硅用于提高强度并改善脱氧效果；磷、硫等有害元素受到严格限制。这一成分体系使材料在承压能力与制造稳定性之间取得平衡，但并未通过合金化手段主动拓展性能边界。

　　因此，在低温冲击韧性、腐蚀介质适应性以及长期高温蠕变能力方面，WCB 并不具备先天优势。这些性能短板只能通过工况限制、设计控制或额外工程措施来弥补，而不能指望材料本身提供额外安全冗余。

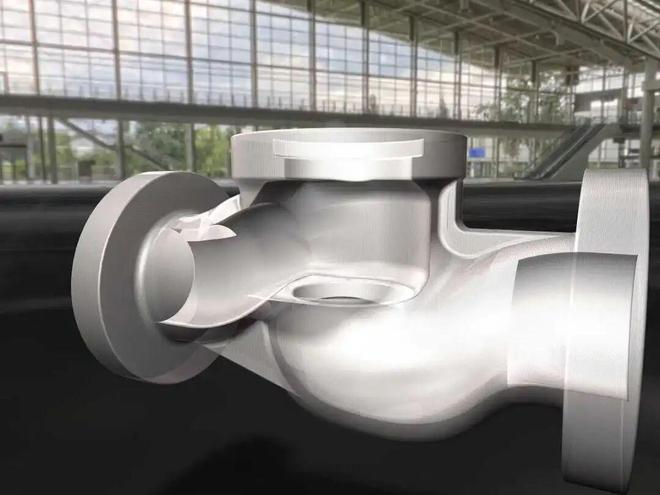

　　在工程实践中，WCB 最常见的角色是承压壳体类部件的结构材料，如阀体、泵壳、过滤器壳体及部分承压管道铸件。这类部件通常具有一些共性特征：结构形状复杂、内部流道多、壁厚变化大，对整体致密性要求高，但对局部塑性变形能力的要求相对有限。

　　与锻钢相比，铸造 WCB 更有利于实现复杂结构的一体化成型，从而减少焊缝数量和装配复杂度，这也是其在阀门和泵类设备中长期占据主导地位的重要原因。

　　从压力与温度条件来看，WCB 更适用于公称压力等级明确、载荷变化相对平缓、以长期稳态运行为主的系统。当系统最低金属温度不低于碳钢铸件在无冲击要求条件下的工程经验下限时，WCB 通常能够满足结构安全需求。

　　相反，如果系统存在低温启停、环境温度波动较大、显著瞬态工况或频繁冷热冲击，或者对结构完整性的容错空间较小，则应在设计阶段重新审视 WCB 的适用性，而不能简单沿用“常规选材”的经验。

　　WCB 得以广泛应用的重要基础之一，是铸造工艺本身带来的工程价值。铸造工艺能够实现复杂外形和厚壁结构的整体成型，特别适合阀体、泵壳等一体化承压部件。

　　但与此同时，即便是完全符合标准要求的合格铸件，其内部组织与力学性能仍不可避免地存在一定离散性。缩孔、疏松等典型铸造缺陷，以及厚薄截面之间冷却速度差异导致的组织不均匀，都是工程上必须正视的现实。

　　因此，WCB 的工程安全并不单纯来源于材料强度是否“达标”，而高度依赖于结构设计阶段对铸造特性的理解、热处理工艺对组织稳定性的改善，以及无损检测对内部缺陷的有效识别与控制。

　　在制造与检验过程中，工程风险往往集中于少数关键区域，例如厚大截面和热节集中部位、靠近密封面的关键承压区域，以及可能发生焊补或结构改造的位置。

　　在这些区域，合理提高无损检测覆盖比例，通常比单纯增加设计壁厚更有效，也更符合工程风险控制的基本逻辑。

　　同样重要的是，在工程采购阶段，仅在图纸或订单中标注 “ASTM A216 WCB” 往往不足以覆盖实际需求。通过技术协议进一步明确热处理状态（如正火或正火加回火）、是否要求低温冲击试验、无损检测方式及比例，以及化学成分和机械性能的复验要求，往往对铸件一致性和长期运行可靠性具有决定性影响。

　　虽然 WCB 在标准中被定义为 “Suitable for Fusion Welding”，但其焊接风险并不低。这种风险主要来自中等碳含量、铸态组织及其不均匀性，以及承压铸件常见的厚壁结构等因素的叠加。

　　在厚壁构件、低环境温度或在役设备焊补的场景中，上述因素往往同时存在，显著提高裂纹产生的概率。因此，WCB 的焊接与维修必须被视为高风险工程活动，而非例行操作。

　　工程实践中，通常需要通过焊前预热、选用低氢焊材、必要的焊后消应力热处理以及提高焊后无损检测比例等手段进行系统控制。尤其是在运行设备上的焊补，其风险普遍高于新制阶段，更应实施严格的工艺评定和检验要求。

　　在非强腐蚀介质中，WCB 本体的腐蚀速率通常处于可控范围内，但长期运行中仍需重点关注腐蚀减薄对承压能力的影响，以及局部冲刷、沉积和热应力累积带来的隐患。

　　ASTM A216 对 WCB 规定的室温拉伸性能下限（如抗拉强度 ≥ 485 MPa、屈服强度 ≥ 250 MPa）仅代表材料合格条件，并不等同于工程设计中的许用应力。在实际设计中，还需综合考虑设计规范的安全系数、工作温度下的强度折减以及铸造材料在规范中的可靠性系数。

　　因此，WCB 的工程安全从来不是单一性能指标的结果，而是设计、制造、检验和运行管理共同作用的系统性成果。

　　当工程条件出现以下情况时，继续使用 WCB 往往需要重新评估，甚至应考虑替代材料方案：

　　在这些场景下，选用低温铸钢、不锈钢或合金钢，通常比进一步放大 WCB 的设计裕度更为合理，也更符合整体工程风险控制思路。

　　从工程应用角度看，WCB 的价值并不来自材料本身的性能冗余，而来自一系列工程前提在系统层面的同时成立：工况明确且可控，制造与检验条件成熟，运维体系健全、风险管理到位。

　　当这些前提在设计、采购、制造和运行阶段均被清晰识别并有效控制时，WCB 的应用是可预测、可管理且经济合理的；反之，将其当作“万能材料”，往往才是工程风险的真正来源。

　　陈工，是计为自动化资深工程师，长期专注于液位测量设备的现场应用与技术改进，具备丰富的工程实践经验。曾多次参与石化、电力等行业项目，对雷达液位计、磁翻板液位计等仪表的选型、安装与故障分析有深入研究，尤其擅长解决密封、振动、温差等极端工况下的安装问题，帮助客户提升系统稳定性与测量可靠性。

　　计为专注于物位测量仪表的研发与生产，提供可靠的自动化解决方案。拥有50+项国家专利，荣获国家高新技术企业认证。

　　免责声明：所载内容来源互联网，微信公众号等公开渠道，我们对文中观点保持中立，仅供参考，交流之目的。图片和稿件的版权归原作者和机构所有，如有侵权，请联系我们删除。

　　特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。

　　痛心，实验室 309 人被感染，8 人死亡，还有人毁容、失明、丧失生育能力......做实验到底有多危险

　　微星 MEG X870E GODLIKE X EDITION超神主板首发评测

　　戴森发布造型吹风机Supersonic Co-anda 2x：吹干拉直卷发三合一

　　LG SIGNATURE玺印CES 2026推出系列厨房电器，集成AI功能

　　孩子小学成绩不好 家长很焦虑？宝妈：完全没必要 能及格就行，先养成良好的学习习惯 后期再努力！
