本技术方案针对工业焊接作业中产生的烟尘废气治理需求，采用柔性吸气臂捕集+渐变管径主管路传输+高效滤筒除尘净化+脉冲反吹清灰的集成化处理工艺。系统通过多级净化机制实现烟尘颗粒物的分级分离与高效捕集，最终达标排放至大气环境。

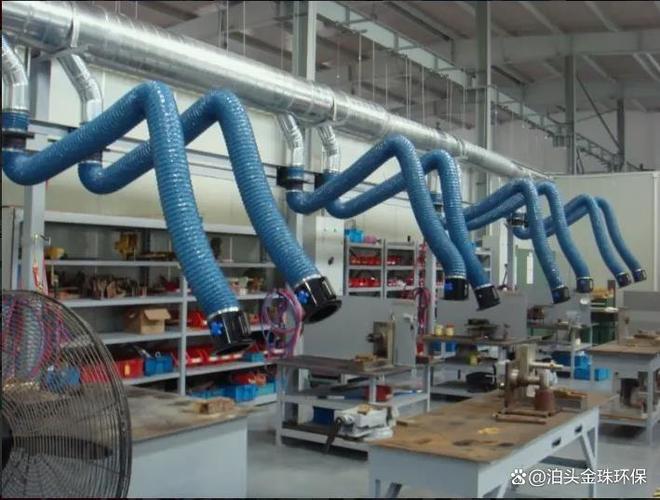

- 安装位置：吸气臂前端捕集罩应距离焊接工位300-500mm，确保最佳捕集效率
- 角度调节：采用万向球关节结构，可实现三维空间自由定位，捕集罩开口平面与焊接烟尘产生方向呈15°-30°夹角
-渐变管径设计：主管路采用锥形过渡结构，起始端直径D1与末端直径D2满足D2=(1.5-2.D1，确保管路末端风速维持在18-22m/s
- 基础要求：设备基础水平度误差≤2mm/m，地脚螺栓紧固扭矩达到设计值的110%
- 滤筒装配：采用聚酯纤维覆膜滤材，过滤精度0.5μm，滤筒垂直度偏差≤3mm
- 气源处理：配置冷冻式干燥机及三级过滤装置，压缩空气品质达到ISO8573.1标准

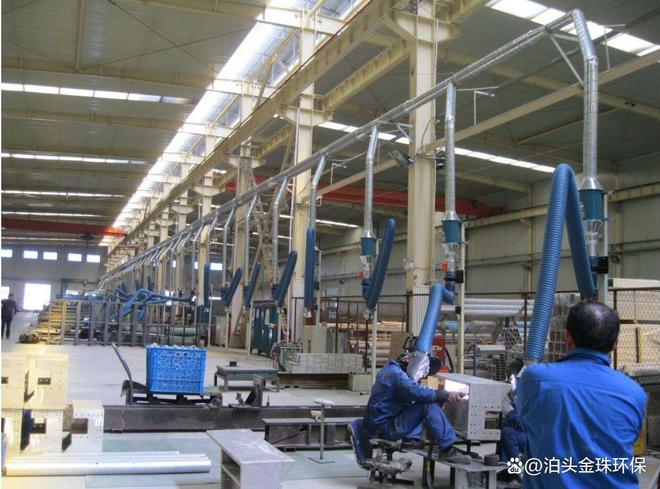

焊接烟尘通过柔性吸气臂（捕集效率≥95%）进入主管路系统，吸气臂末端风速控制在12-15m/s范围。
烟尘气体经渐变管径主管路（流速衰减率≤8%）输送至除尘器入口，管路压降控制在150-200Pa/m。
- 初级分离：粒径＞50μm的颗粒在重力作用下落入灰斗（分离效率≥75%）

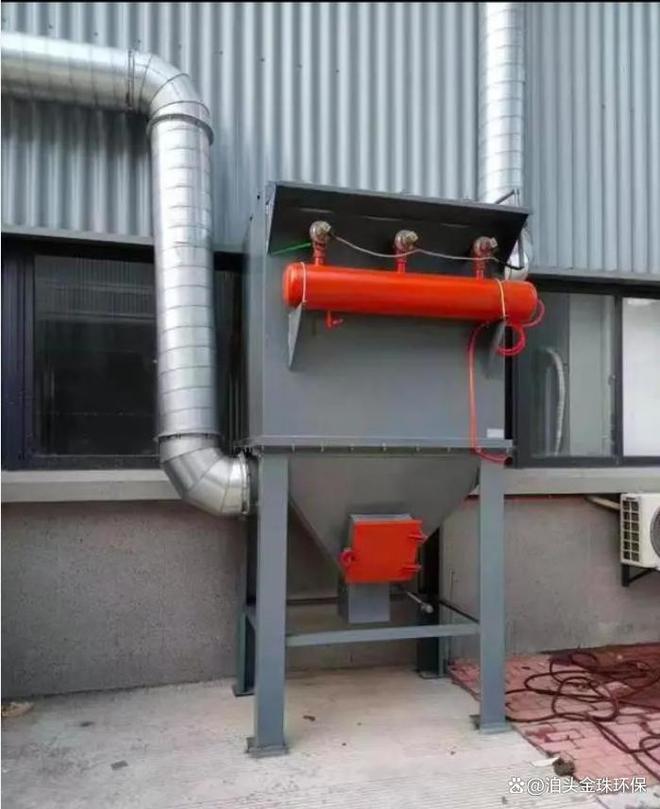

当压差达到设定值（通常1500Pa）时，PLC控制系统启动脉冲反吹程序：
净化后气体经离心风机（全压效率≥75%）加压后，通过15m高排气筒排放，排放浓度≤5mg/m³（符合GB16297标准）。
本技术方案通过精确的流体力学设计、智能化的控制策略及模块化的维护体系，确保焊接烟尘处理系统长期稳定运行，实现环境效益与经济效益的双重优化。实际安装时应结合现场工况进行参数优化，并严格遵循《大气污染物综合排放标准》（GB16297-1996）及相关安全规范要求。
